조건 분기 처리

게이트웨이를 활용한 프로세스 내 분기 처리

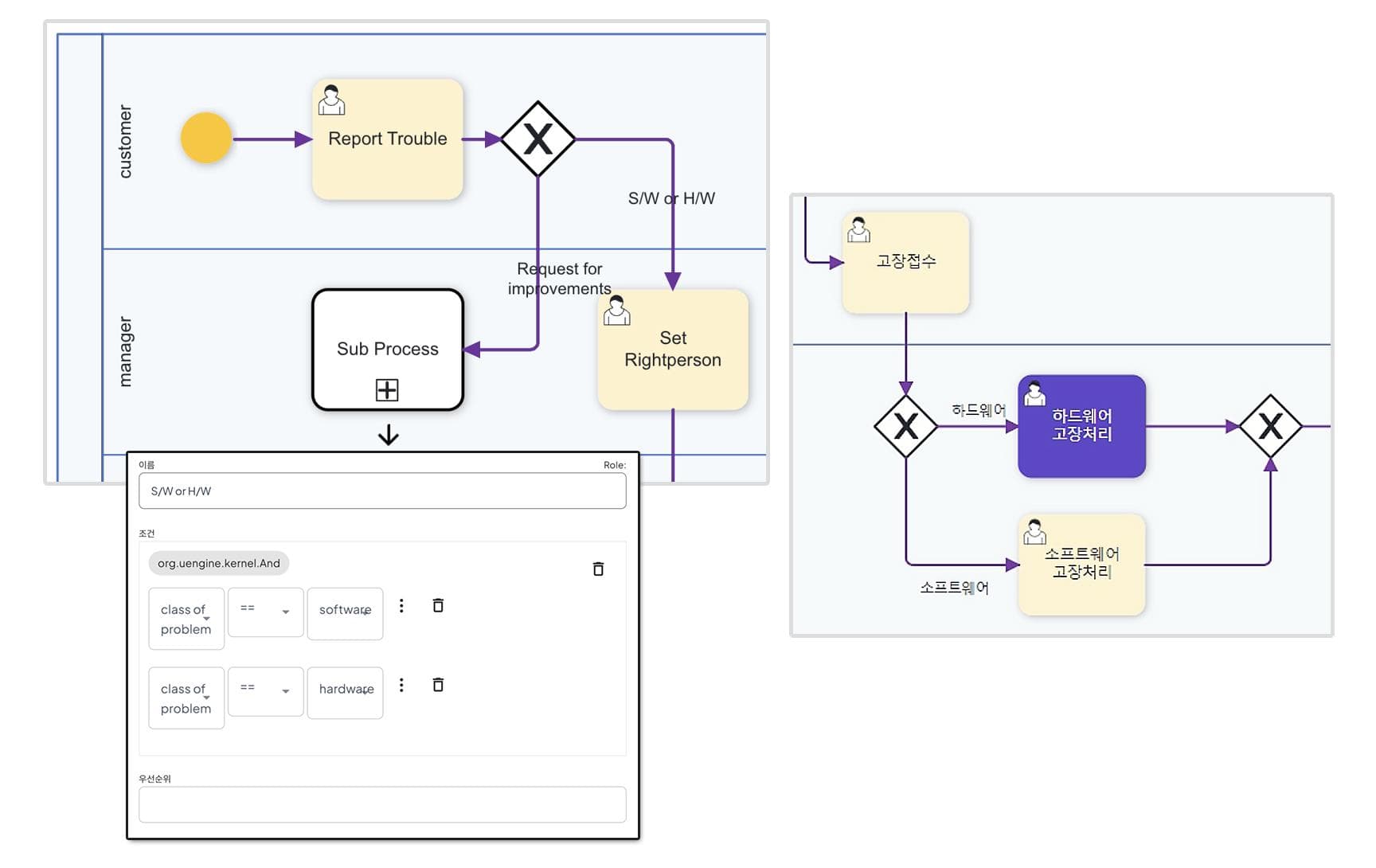

• 게이트웨이 분기 처리 적용 예시

프로세스 정의 시 조건 적용 및 분기 처리

Gateway 노테이션을 활용해 프로세스 변수를 정의하고 조건을 설정함으로써 분기 처리를 진행한다.

Gateway 설정에서 단순한 프로세스 변수를 비교하고 And/Or 조합의 복잡한 규칙을 정의할 수 있다.

각 프로세스 변수에 분기 처리 변수를 알맞게 매핑해줌으로써 상황 별로 프로세스의 실행 단계를 지정한다.

프로세스에서 메인으로 다루는 이슈에 대한 유형, 타입 별로 메시지를 요청해 각 풀에서 지정된 액션이 실행될 수 있도록 처리한다.

조건분기 흐름제어 예시

본 장에서는 Trouble-Ticket 기본 예제를 확장하여 사용자의 장애 유형에 따라 다른 업무의 흐름을 갖도록 하는 “조건 분기” 흐름 유형을 배워보도록 하겠다.

목표하는 프로세스는 [그림 7-1] 과 같다.

그림 1) 최종 프로세스 화면

[그림 7-1] 에서 보듯이 목표 프로세스는 사용자가 입력한 장애 유형이 “SW” 이거나 “HW” 영역에 속한 경우는 기존의 업무 흐름을 따르게 되고 “기능개선”에 해당하는 경우는 프로세스를 건너뛰도록 하는 것이다.

• 조건분기 조건 분기 블록을 만들기 위해서는 “흐름제어” 액티비티 그룹내의 “조건분기” 액티비티를 사용하게 된다.

그림 2) 조건분기 프로세스

조건분기 액티비티를 생성하기 위해 Gateway아이콘을 클릭 후

drag&drop하면 위와 같이 플로우 차트 상에 조건분기 블록이 나타나게 된다.

이 액티비티를 조건분기를 실행하고자 하는 위치에 끌어다 놓는다.

조건 분기를 실행하기 위해서는 분기하기 위한 조건과

각 조건별 실행 프로세스를 정해주어야 한다.

먼저 실행하고자 하는 액티비티를 [그림7-3] 과 같이

드래그 앤 드롭으로 순서대로 조건분기 블록 안에 포함시키도록 한다.

그림 3) 실행영역지정

그림 4) 두 번째 실행영역 지정

형태가 완성되었으면 각 실행영역의 타이틀을 클릭하여 다음과 같이 지정한다.

• 첫 번째 실행영역: S/W or H/W
• 두 번째 실행영역: Request for improvement

그림 5) 분기 프로세스 타이틀 지정

이것으로 조건 분기 프로세스를 만들기 위한 기본적인 실행영역이 완성되었다. SW or HW일 때의 조건을 설정해 보도록 하겠다.

[그림 6] 과 같이 속성 창을 띄운 상태에서

Complex Rule을 체크해준 뒤 변수를 class of problem으로 설정하고,

Comparator는 =, Value 값은 software와 hardware로 입력한다.

S/Wor H/W두 가지에 해당하는 경우 우측의 프로세스를 실행하므로

결과적으로 두 조건문은 OR 조건으로 연결해 준 것과 같다.

그림 6) 분기 조건 설정(Otherwise)

마지막으로 기능개선요구의 실행조건에 속성 중 ‘Otherwise Condition’

부분을 체크 설정하면 어느 조건에도 해당하지 않을 시 분기되는 조건이 된다.

이제까지 작업한 내용을 저장하여 테스트 해보자.

그림 7) 조건분기 실행 내역 (system관련 장애일 때)

위의 실행결과를 보면 두 개의 실행 경로 중

software장애 영역으로 프로세스가 이동하였음을 확인할 수 있다.

이번에는 기타 장애 유형으로 인해 개선이 요구되는 사례를 만들어 보자.

그림 8) 조건분기 실행 내역 (개선 요구일 때)

장애유형이 Request for improvement 일 때 프로세스의 흐름이

아래쪽 빈 작업을 실행한 후 종료된 모습을 볼 수 있다.

조건 분기문은 비즈니스 프로세스에서 의사결정을 구현하는

핵심 기능이므로 응용하여 쓸 수 있을 때까지 학습해야 한다.
